換熱器（heat exchanger）是將熱流體的部分熱量傳遞給冷流體的設(shè)備，又稱熱交換器。換熱器在化工、石油、動(dòng)力、食品及其它許多工業(yè)生產(chǎn)中占有重要地位，其在化工生產(chǎn)中可作為加熱器、冷卻器、冷凝器、蒸發(fā)器和再沸器等，應(yīng)用廣泛。

一、腐蝕特征

換熱器的主要腐蝕部位是管子、管子與管板連接處及殼體。

1、管子的腐蝕

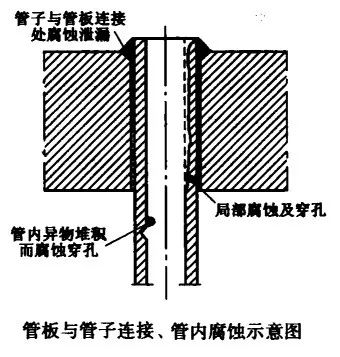

管子的腐蝕有全面腐蝕與局部腐蝕兩種。全面腐蝕減薄時(shí)，壽命可以預(yù)測(cè)，局部腐蝕減薄如下圖所示：

離管子入口端40~50mm處的管端腐蝕是最容易發(fā)生的，這與入口介質(zhì)的渦流磨損與腐蝕共存有關(guān)，管子內(nèi)側(cè)有殘留物堆積或粘著也易產(chǎn)生點(diǎn)腐蝕。

2、管子與管板連接處的腐蝕

腐蝕主要分布在管板邊、管板孔與管子之間的縫隙區(qū)，對(duì)單純的強(qiáng)度脹接，會(huì)產(chǎn)生應(yīng)力腐蝕裂紋。

3、殼體的腐蝕

殼體及其附件完全是焊接結(jié)構(gòu)，因此焊縫及熱影響區(qū)易發(fā)生腐蝕、裂紋，特別是處理腐蝕性介質(zhì)時(shí)，由于焊接質(zhì)量不好更容易發(fā)生。

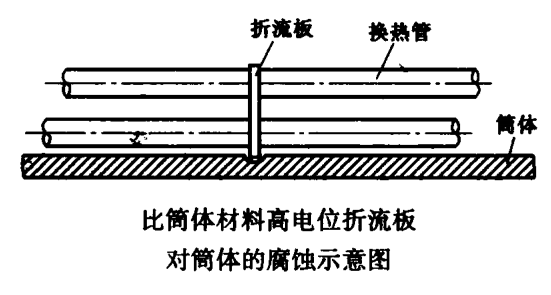

當(dāng)殼體材質(zhì)與折流板材質(zhì)的電解電位不同，折流板材質(zhì)的電位高于殼體，且殼側(cè)介質(zhì)為電解質(zhì)時(shí)，殼體內(nèi)側(cè)因此受電化學(xué)腐蝕，尤其當(dāng)電解質(zhì)是含離子化合物的水時(shí)腐蝕更劇烈。這種腐蝕易發(fā)生在臥式換熱器的下部，如下圖所示：

二、防止此類腐蝕的方法

(1) 殼程為電解質(zhì)時(shí)，應(yīng)避免選用不同電解電位材質(zhì)的折流板；

(2) 在已制成的換熱器中有折流板對(duì)殼體的電化學(xué)腐蝕，要做到定期檢查，折流板部分的殼體要重點(diǎn)檢查；

(3) 對(duì)已造成的殼體減薄，檢修時(shí)對(duì)減薄部分堆焊；

(4) 殼體外側(cè)進(jìn)行補(bǔ)強(qiáng)；

(5) 對(duì)必須采用高電位折流板的殼體內(nèi)側(cè)應(yīng)作貼襯處理。

三、防腐蝕措施

防止換熱器腐蝕的最根本的方法是采用能耐介質(zhì)腐蝕的金屬和非金屬材料，或采取有效的防腐蝕措施。

1、金屬隔離層

在換熱器與腐蝕介質(zhì)接觸的表面，通過(guò)一定的方法覆蓋上一層耐腐蝕性較強(qiáng)的金屬或合金，隔絕腐蝕介質(zhì)與換熱器的表面接觸，常用的方法有襯里、金屬堆焊、復(fù)合板、復(fù)合管和金屬噴涂、滲金屬等。

2、涂料保護(hù)

在換熱器與腐蝕介質(zhì)接觸的表面，通過(guò)一定的涂覆方法，覆蓋上一層耐腐蝕的涂料保護(hù)層，以避免與腐蝕介質(zhì)直接接觸，這是一種最經(jīng)濟(jì)有效的方法。

對(duì)防腐涂料的要求有以下三點(diǎn)：

(1) 涂層要有較好的耐蝕性。涂料所形成的涂層，在接觸各種酸、堿、鹽、工業(yè)污水和污染大氣等腐蝕介質(zhì)時(shí)，應(yīng)比較穩(wěn)定，涂層既不能被腐蝕所溶解、溶脹或分解，也不能與介質(zhì)起化學(xué)反應(yīng)生成新的有害物質(zhì)。

(2) 涂層要有較好的防滲性，涂層在接觸滲透性較大的液體和氣體介質(zhì)時(shí)，能較好地阻止?jié)B透；涂層的防滲性除涂料本身的品質(zhì)外，涂層的層數(shù)和厚度，也是達(dá)到較好防滲性必要條件，必須達(dá)到規(guī)定的涂層和厚度。

(3) 涂層要有較好的附著力和柔韌性。不能因?yàn)閾Q熱器的振動(dòng)或輕微變形就脫落，并要求涂層有一定的機(jī)械強(qiáng)度。

(4) 涂層必須在運(yùn)輸、安裝過(guò)程中保護(hù)好。

3、電化學(xué)保護(hù)

采用陰極保護(hù)和陽(yáng)極保護(hù)兩種。陰極保護(hù)是利用外加直流電源，使金屬表面變?yōu)殛帢O而達(dá)到保護(hù)的目的。此法耗電量大，費(fèi)用高，用得不多。陽(yáng)極保護(hù)是把被保護(hù)的換熱器接以外加電源的陽(yáng)極，使金屬表面生成鈍化膜，從而得到保護(hù)。

四、防止應(yīng)力腐蝕措施

換熱管的應(yīng)力腐蝕多發(fā)生在管和管板焊接部位，以及管與折流板交界處。這些部位都有局部應(yīng)力集中，在腐蝕介質(zhì)狀態(tài)條件下，易產(chǎn)生應(yīng)力腐蝕，表現(xiàn)為焊接部位出現(xiàn)裂紋；管與管板間的間隙，易產(chǎn)生CI-的聚集及氧的濃差，從而容易在管表面形成點(diǎn)坑或縫隙腐蝕，使它成為SCC（應(yīng)力腐蝕開(kāi)裂）的裂源。管子與折流板交界處，往往是由于管子長(zhǎng)，折流板多，管子稍有彎曲，容易造成管壁與折流板處產(chǎn)生局部應(yīng)力集中，加之間隙的存在，故其交界處成為應(yīng)力腐蝕的薄弱環(huán)節(jié)。對(duì)于換熱器的應(yīng)力腐蝕，可采取以下方法防護(hù)：

1、消除CI-濃縮積聚的條件

對(duì)管子與管板采用新型連接結(jié)構(gòu)——內(nèi)孔焊接，這樣可以從根本上消除管頭的縫隙，杜絕Cl-在這里濃縮的可能性。

2、脹管段應(yīng)占全管板厚度

目前消除管與管板間隙最簡(jiǎn)單實(shí)用的做法是強(qiáng)度焊加貼脹，但脹管深度應(yīng)達(dá)管板底部，以消除全部縫隙。目前絕大多數(shù)制造廠和檢修單位，采用的多輥式擠壓機(jī)械脹管法，使管子產(chǎn)生塑性變形以及加工硬化現(xiàn)象，產(chǎn)生很大的殘余應(yīng)力。因此，對(duì)強(qiáng)應(yīng)力腐蝕介質(zhì)下的換熱器，應(yīng)對(duì)管板進(jìn)行消除應(yīng)力熱處理。而采用靜壓式液袋、橡膠脹管法可大大降低管子外表面的拉伸應(yīng)力。

五、夢(mèng)能服務(wù)與支持

1、免費(fèi)樣品

如果您對(duì)我公司的工業(yè)重防腐油漆產(chǎn)品有需要或者申請(qǐng)樣品試用，請(qǐng)與我們的客服人員取得聯(lián)系。400-878-0506

油漆樣品適用范圍：

用于新建項(xiàng)目：驗(yàn)證油漆配套的可行性、檢驗(yàn)附著力、效果圖與實(shí)際顏色的色差。

用于維修項(xiàng)目：驗(yàn)證與舊涂層的兼容性。

用于日常修補(bǔ)：提供少量樣品用于修補(bǔ)破損處。

申請(qǐng)用量：在1KG以內(nèi)免費(fèi)送貨上門。

2、免費(fèi)打樣

如果您想看到工業(yè)重防腐油漆在產(chǎn)品上的實(shí)際應(yīng)用、外觀、性能測(cè)試，請(qǐng)與我們客服人員聯(lián)系，將樣板寄往夢(mèng)能科技營(yíng)銷部，由專業(yè)噴涂人員為樣板提供油漆打樣。

3、服務(wù)團(tuán)隊(duì)

夢(mèng)能對(duì)技術(shù)服務(wù)團(tuán)隊(duì)始終進(jìn)行一系列的標(biāo)準(zhǔn)化管理，從專業(yè)培訓(xùn)到日常報(bào)告的管理都有一整套完善的體系。夢(mèng)能公司每年都會(huì)對(duì)技術(shù)服務(wù)人員進(jìn)行定期的技術(shù)培訓(xùn)和能力審計(jì)，以使每一位技術(shù)服務(wù)人員保持高水準(zhǔn)的專業(yè)素質(zhì)，每一位技術(shù)服務(wù)人員都配備先進(jìn)的涂裝檢驗(yàn)儀器，儀器設(shè)備均按規(guī)定的時(shí)間期限進(jìn)行定期校驗(yàn)，以保證每套儀器設(shè)備工作狀況良好。

4、購(gòu)買通道

零售：購(gòu)買50kg以內(nèi)，線上購(gòu)買，抖店直接下單購(gòu)買。

工廠業(yè)務(wù)：長(zhǎng)期合作、量大從優(yōu)、生產(chǎn)調(diào)試、質(zhì)量檢測(cè)、開(kāi)具13%專用發(fā)票

貿(mào)易、代理：提供代工業(yè)務(wù)支持，項(xiàng)目保護(hù)。

業(yè)主、總包、設(shè)計(jì)院：提供防腐方案設(shè)計(jì)、性能檢測(cè)、施工方案、現(xiàn)場(chǎng)技術(shù)指導(dǎo)。

涂裝施工：提供解決方案、現(xiàn)場(chǎng)技術(shù)指導(dǎo)。
