風能作為一種清潔、可再生能源正在得到快速開發，受陸上環境區域限制，難以進行大面積開發， 故開發的范圍由陸地逐步轉向海洋，由近海向遠海開發是大勢所趨，廣闊的深海具有巨大開發潛能。海上風電由于傳統的固定式平臺基礎是基于變形和穩定性條件進行設計的，其自重與工程造價往往隨海水深度增加而大幅增長，不適用于深水環境。因此，借鑒海洋油氣平臺技術，采用浮動式結構作為風機、塔筒的承載平臺，在深水海域建設風電場已成為各國爭相建設和研究的新方向。

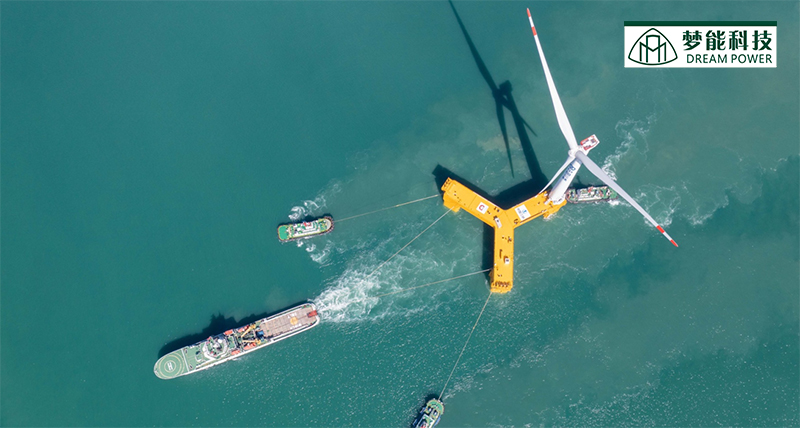

漂浮式風電場采用漂浮式基礎及錨泊系統將風電機組安置于深海區域。相比于固定式風機，漂浮式風機制造安裝成本更低，能適應更深的水深環境，在深遠海域具有更加廣闊的市場前景。

一、浮式風電TLP結構型式

目前浮式風電存在３種平臺結構型式：半潛式、立柱式和張力腿式（TLP）。張力腿平臺是近年來迅 速發展的一種新型深水系泊穩定結構，經過幾十年的設計生產實踐，已被證明具有良好的運動性能， 無論是在施工技術還是裝備上都已在國外漂浮式風場的建設中取得了良好的示范效果。

海上漂浮式風電TLP的概念最初來源于深海張力腿采油平臺?，F(xiàn)階段TLP已發展出傳統型、迷你型、延伸式３種結構型式。

漂浮式風電場采用 TLP結構型式具有4個優點：①結構重量小；② 陸上風機組裝；③ 穩性佳；④無主動壓載設備。以Blue H為例，Blue H是世界上首座漂浮式風電項目，也是首座采用TLP結構型式的漂浮式風電項目。該項目于2009年在意大利海岸建成，采用了2葉風機，上部結構由6個側立柱和中央的1個風機塔承臺構成，基礎型式采用660t的混凝土重力式基礎。

二、TLP結構筋腱類型

TLP錨泊系統主要包括筋腱和錨固基礎兩部分，TLP主要依靠錨固基礎來抵抗結構受到的較大的豎向荷載，其錨固結構型式包括樁基、重力式基礎和吸力錨基礎。由于TLP結構受到的浮力遠遠大于結構自重，而抵消自重后的剩余浮力與預張力相平衡，該預張力最終作用在錨泊系統上，造成筋腱時刻處于張拉的繃緊狀態，這使得錨泊系統的錨固基礎及筋腱設計選型變得十分重要。

不同的錨固基礎選取不同的筋腱類型及材料，由于受海上風電設計壽命影響，整個基礎考慮使用壽命在25~30a，這對筋腱防腐性能提出非常高的要求。根據《DNV-OS-C101》《DNV-OS-C105》《DNV-OS-E303》等標準規定以及工程應用情況，TLP筋腱采用的材料主要包括：錨鏈、鋼絲繩、超高分子量聚乙烯纖維、碳纖維材料及鋼管材料等。通過調研發現不同的材料各有優缺點，采用何種材料受多種因素影響，某種材料是否適用于海上風電TLP結構，需要根據具體情況進行選擇。

2.1 錨鏈

錨鏈作為TLP平臺張力腿筋腱，其結構簡單， 加工難度小，價格相對便宜，對連接器要求較小，性能穩定，易于施工，但是其耐久性差，抗沖擊性能差，介于錨鏈的高性價比，可通過一些防腐手段實現其長時間腐蝕導致的錨鏈伸長問題，從而實現錨鏈在漂浮式風電TLP結構中應用。

2.2 鋼絲繩

抗旋轉鋼絲繩可分為單股繩和多股繩，而多股繩從鋼絲繩截面特征看又分為圓截面鋼絲繩和非 圓截面鋼絲繩，其中圓截面鋼絲繩可再細分為單層股鋼絲繩和多層股鋼絲繩。FPSO是英文Floating Production Storage and Offloading 的縮寫，中文譯為浮式生產、儲油、卸油裝置，與水下采油裝置和穿 梭油船組成一套完整的生產系統，是海洋工程船舶中的高技術產品。

FPSO系泊用鋼絲繩一般要求10~30a的使用壽命。FPSO系泊系統用鋼絲繩大多采用65~153mm的高強度六股鋼絲繩和單股鋼絲繩，密封鋼絲繩的使用量也在逐漸增加。在系泊系統中，六股繩和多層股鋼絲繩可以被認為是一種每隔幾年就被更換的“易耗品”，然而處于系泊線中低段的鋼絲繩不容易更換。最受歡迎的系泊系統實際上是采用單股鋼絲繩，這是因?yàn)槠胀ㄤ摻z繩缺乏單股鋼絲繩的扭轉剛度（抗扭勁度）和抗腐蝕 性。采用高密度聚乙烯涂塑的單股鋼絲繩能達到40a的使用壽命。鋼絲繩的結構選擇應根據使用條件而確定。從對國際知名鋼絲繩企業海工鋼絲繩的調查了解得知，企業根據生產和應用實際，選擇不同結構的鋼絲繩，有些結構屬于非標特殊結構。對于漂浮式風電筋腱如選用鋼絲繩，可能需要考慮作為特殊結構進行設計制造。

2.3 超高分子量聚乙烯纖維

通過大量調研了解到，海工船舶領域，纖維纜絕大多數均采用超高分子量聚乙烯這種材料作為系泊纜繩，但其實際使用壽命在8~10a，且長時間承載會發生永久性變形，使繩索變長，從而影響筋腱的預張力，也會影響纖維材料的力學性能。采用超高分子量聚乙烯纖維作為漂浮式風電平臺用筋腱，需要考慮繩索永久變形伸長對預張力影響，同時在即將到壽命期后可更換性及性價比等問題。

2.4 碳纖維及其復合材料

碳纖維及其復合材料具有高比強度、高比模量、耐高溫、耐腐蝕、抗蠕變、導電、傳熱和膨脹系數小等一系列優異性能，但其橫向抗剪強度很低。在工程界越來越多的使用碳纖維產品，尤其是碳纖維增強復合材料纜索，已有大量工程成功應用案例。采用碳纖維復合材料作為TLP平臺張力腿的筋腱材料，不但要解決纜索兩端的錨具和平臺結構擺動 帶來的軸向剪應力，同時還要解決使用過程中防砂保護層、防魚類咬食及海上漂浮物撞擊帶的軸向剪切力等。雖然目前碳纖維材料越來越多的得到應  用，技術也越來越成熟，同時國外的一些TLP漂浮式風電概念設計也提出采用碳纖維材料作為筋腱材料，但目前采用碳纖維材料應用在TLP漂浮式風電的筋腱仍然有許多問題沒有解決，安全風險很大。

2.5 鋼管

采用鋼管作為筋腱其安全性和穩定性高，加工工藝簡單，制造成本低，其本身重量可以采用兩端密封的方法解決，防腐方面，潮差段表面采用噴涂重防腐涂料或玻璃鋼+防腐層包覆的方式進行防腐，水下同時采用陽極塊進行保護，技術相對來說都比較成熟。就目前而言，鋼管筋腱的可靠性、安全性都是最高的，采用鋼管作為TLP平臺的筋腱是最可靠的。但鋼管筋腱兩端連接裝置是最大問題， 國內沒有相關產品，國外相關產品也甚少，且價格昂貴，即使自主研發也需要對其進行多方面驗證， 短期內無法得到工程推廣應用，目前階段可能受限于此連接裝置的問題，鋼管筋腱無法得到應用。

三、TLP筋腱材料選型與防腐

筋腱選用受當前生產制造技術、性價比、材料耐久性等因素影響，選擇筋腱需要綜合考慮，才符合漂浮式風電穩健發展。在上述５種類型的筋腱材料中，其中錨鏈、鋼絲繩、鋼管3種受海洋腐蝕影響嚴重，限制其推廣使用。實際上，每種筋腱材料均可以通過系列防腐措施提高其耐久性，從而滿足工程應用壽命要求。鋼管防腐技術較為成熟，且目前兩端連接器問題，使用受到一定限制，故不再介紹。本文主要針對錨鏈、鋼絲繩兩種可能用于漂浮式風電張力腿筋腱進行耐久性改進分析，并提出改進建議。

3.1 錨鏈耐久性改進措施

錨鏈在未使用時，各鏈環是活動的，作為張力腿筋腱使用時，基本是筆直不動的，此時狀態類似一條鋼筋，只是表面積較大。表面積越大受海洋腐蝕的風險越大，錨鏈作為筋腱必須采取一些手段改進其耐久性。

熱噴涂鋁涂層保護錨鏈在海洋石油張力腿平臺上有較多應用。Hutton TLP平臺1984年投產，其張力腿采用熱噴涂鋁涂層保護，在經過8a的應用后涂層均未發生失效問題，仍有效保護筋腱。設計壽命達50a的Heidrun張力腿平臺也采用了熱噴涂鋁涂層，以期達到防腐蝕可靠，減少維修工作量和長時間保護的目的。

有試驗研究表明125μｍ和100μｍ 的熱噴涂鋁涂層分別經過15a和18a的海上暴露試驗，表現良好。不同的涂層厚度，保護的周期不同。錨鏈作為張力腿筋腱，可以通過增加腐蝕裕量，熱噴涂鋁涂層，同時加焊接犧牲陽極的方法實現錨鏈張力腿接近30a的使用要求，錨鏈在環接位置只要不發生腐蝕，即可解決了腐蝕伸長影響張力的問題，從而實現錨鏈作為張力腿筋腱在漂浮式風電中的應用。

3.2 鋼絲繩防腐措施

海工鋼絲繩在海洋環境下工作，因遭受海水或海洋氣氛的侵蝕，大多要進行防腐處理，常用的防腐方法是制繩鋼絲鍍鋅或鋼絲繩涂塑。對于長期錨固的單股鋼絲繩，如作為FPSO的錨固鋼絲繩， 就是在繩外包覆耐海水腐蝕的塑料。

為了減少鋼絲繩中股與股之間的磨損，提高鋼絲繩使用壽命， 需要在股間填塑，或在繩芯外涂塑，這樣的塑料應具有耐磨性，但這種耐磨性的塑料能否承受在漂浮式風電基礎平臺搖擺過程中產生的摩擦力，有待驗證。故在沒有得到驗證的情況，如果采用鋼絲繩作為張力腿筋腱，需要解決其耐久性問題。

防腐帶在海工工程中有較多應用，其防腐性能優異，保護壽命超過40a，滿足漂浮式風電設計壽命要求。由于鋼絲繩較細，熱噴涂鋁涂層或其他涂層適用性有限，故可選用包覆防腐帶加保護殼的結合的方式進行防腐，防腐帶不固化，具有一定的延展性，在鋼絲繩受力時不會破壞防腐性能，加保護殼主要是固定保護防腐帶的作用，基本不受鋼絲繩受力情況影響。

四、結語

漂浮式風電發展目前正處于概念設計、物理模型試驗、數值計算分析、建設樣機階段，未來漂浮式風機的大規模應用指日可待，相關的深遠海風資源開發也將進入新的時代。

現階段，國內TLP只在深海石油平臺上應用過，而漂浮式風電的荷載條件、水深與海上石油平臺有較大差別。漂浮式風電基礎張力腿筋腱的選擇，直接影響風電的施工成本及使用壽命。本文通過對幾種可能用于漂浮式風電基礎張力腿筋腱的介紹，簡單分析其應用優缺點，通過對其中受耐久性影響的兩種常見材料進行防腐改進建議，為在后續工程中筋腱選型時提供更多選擇，以降低施工成本以及基礎后期運維成本，提高深海的漂浮式風電使用壽命。
