一、 造成臨海生產(chǎn)設施腐蝕嚴重的成因

海水的導電性很強，是一種溶有大量以氯化鈉、硫酸鹽類等介質(zhì)為主的鹽類電解質(zhì)，但它又不同于簡單的食鹽溶液，其中還含有懸浮泥沙、溶解氣體（O，CO 2 等）、生物及腐敗的有機物，是一種腐蝕性比較強的天然腐蝕劑。在海面風浪的機械攪拌和強烈的自然對流作用下海水是被氧所飽和的，所以普通的鋼鐵材料在海洋環(huán)境下會被嚴重腐蝕，甚至會對正常的生產(chǎn)造成影響，產(chǎn)生不可挽回的經(jīng)濟損失。例如會對港口機械設備、海洋平臺鋼構(gòu)架、鋼棧橋及鋼樁碼頭等大型海洋工程鋼結(jié)構(gòu)的安全運營造成巨大不可估計的經(jīng)濟損失，增加了經(jīng)濟發(fā)展的成本。

海洋工程鋼結(jié)構(gòu)是主要以鋼材料為骨架的海洋工程用結(jié)構(gòu)建筑。據(jù)統(tǒng)計全球每年的鋼材產(chǎn)量超過10億 t，而每年僅因腐蝕而報廢的鋼鐵設備就相當于年產(chǎn)量的約30%。海洋工程建筑的數(shù)量隨著人們對海洋資源的逐漸開發(fā)日益增多。例如海港、鋼棧橋、采油平臺、人工島、海底管道、臨海生產(chǎn)設施等。

在海洋環(huán)境中，即使同一海域的同一地點也會表現(xiàn)出不同的腐蝕特征，這就是海洋腐蝕環(huán)境的復雜之所在。人們將海洋腐蝕環(huán)境大體分為5個帶區(qū)，分別為：大氣區(qū)、飛濺區(qū)、潮差區(qū)、全浸區(qū)以及海泥區(qū)。海洋工程鋼結(jié)構(gòu)在不同的腐蝕帶區(qū)的腐蝕情況表現(xiàn)出不同的特點，其中飛濺區(qū)和潮差區(qū)的腐蝕速率最高，對腐蝕防護技術(shù)要求難度最大。

海港項目的鋼結(jié)構(gòu)雖然處于大氣區(qū)，但由于距離海洋比較近，富含氯化鈉、硫酸鹽等多種介質(zhì)混合的大氣環(huán)境對本項目鋼結(jié)構(gòu)的腐蝕尤其嚴重，對本項目的防腐提出了較為嚴苛的防腐蝕要求。針對不同的腐蝕帶區(qū)可以有針對性的采取不同的防護手段，如涂覆涂料 、礦脂包覆防腐技術(shù)、電化學保護、材料改性等。結(jié)合本項目的腐蝕特點，涂覆重防腐涂料是各種腐蝕防護方法中最行之有效、操作性最強、最經(jīng)濟的一種方法。

二、 臨海生產(chǎn)設施防腐蝕方案推薦

1、 防腐蝕推薦方案基本要求

臨海生產(chǎn)設施面對的腐蝕環(huán)境主要是海洋大氣成分、鹽霧、濕度、溫度、太陽紫外線，以及沿海地帶的生物對其的破壞。

所以重防腐涂裝方案要求要對海洋大氣成分、鹽霧、濕度、溫度、太陽紫外線等復雜惡劣的條件要有較好的抵御性；涂層屏蔽、抗?jié)B透性要好，避免介質(zhì)滲透造成膜下腐蝕；并且要具備良好的裝飾性，綜合涂膜要有良好的保光、保色性。

三、 海港工程防腐蝕涂料選用

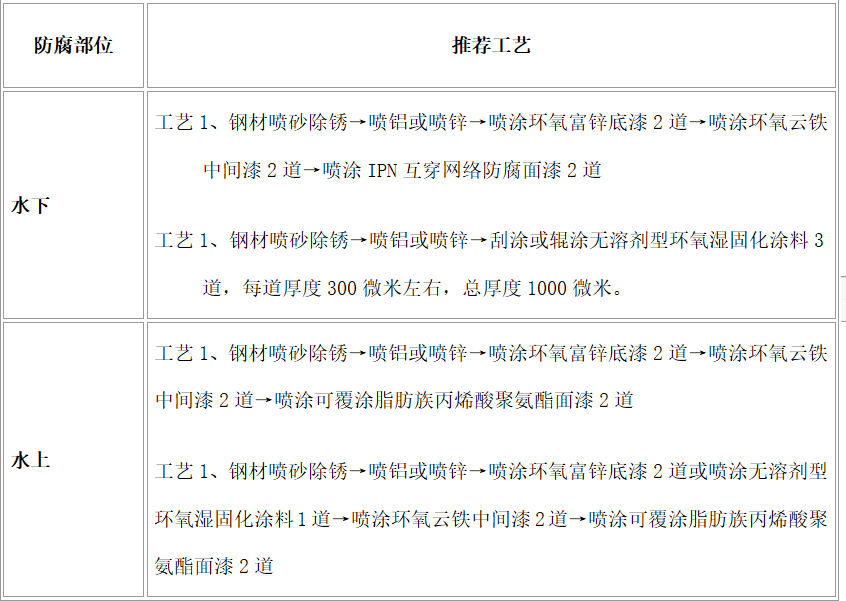

強烈建議在海港工程體系中的鋼結(jié)構(gòu)在涂裝防腐涂料之前要進行熱噴鋁、熱噴鋅或化學電鍍處理！

四、 防腐涂裝施工說明

1、 表面處理

*鋼結(jié)構(gòu)表面在涂裝底漆前應經(jīng)噴砂處理達到Sa2.5級，不便噴砂處采用動力工具除銹至St3級。

*用壓縮空氣吹去灰塵和砂粒，用溶劑去除油污。

*表面不允許有焊渣、電弧煙塵、邊角不允許有毛刺及未除去的銹斑。

*表面不平處或其它因噴砂處理引起的表面瑕疵須設法磨平填平，填補或適當處理。

*在表面處理后6小時內(nèi)涂裝底漆。

2、涂裝環(huán)境條件

*宜充分利用好天氣涂漆，潮濕的表面不宜涂漆，雨天、霧天、下雪天、冰雹天氣均不宜施工。

*涂裝環(huán)境溫度最宜為5-35℃，空氣相對濕度不大于80%。

*涂裝場院所宜采取適當遮蔽措施，防止灰塵及雨水落在未干漆面上。

3、涂漆操作工藝要求

*雙組份涂料配制必須按照規(guī)定比例，并充分攪拌均勻，根據(jù)不同的施工方法用專用的配套稀釋劑調(diào)整施工粘度。

*宜根據(jù)需用量和在使用期內(nèi)的施工能力來確定雙組份涂料的配料量，在使用期內(nèi)用完，超出使用期則不能再使用。如用不完一組料，需將甲組份充分攪拌均勻后，分別按比例稱取甲乙組份并混合攪拌均勻。

*根據(jù)施工條件和面積、涂料的施工性能采用適當?shù)氖┕し绞剑?

*刷涂法：用油漆刷涂刷。刷涂時，宜交錯縱涂與橫涂。焊縫、鉚釘頭及邊角處，應先作預涂。

*輥涂法：輥筒蘸漆要均勻。涂漆時應使輥筒上下左右緩緩輥動，勿使油漆溢出輥筒兩邊。焊縫、鉚釘頭及邊角處，應先作預涂。

*空氣噴涂法：噴涂時，噴槍與被涂表面應成正確的角度與距離（30-50cm）。上下左右移動噴槍時，噴孔和被涂面的距離應保持不變，不應作弧線形移動。焊縫、鉚釘頭及邊角處，應先作預涂。

*無空氣噴涂法：建議大面積施工時采用此法。焊縫、鉚釘頭及邊角處，應先作預涂。

*涂裝時，可隨時檢測濕膜厚度并換算出干膜厚度，并通過調(diào)節(jié)施工手法控制干膜厚度以達到規(guī)定要求。

*涂裝時，應遵循規(guī)定的施工間隔。如超出最長覆涂間隔后涂漆，為保證層間附著力，宜將表面進行打毛處理后涂漆。

*涂料完全固化后，才能投入使用。

五、夢能科技

夢能科技是一家致力于涂料的銷售、方案設計、涂裝施工為一體的科技公司，夢能科技專長于EMI行業(yè)、工業(yè)裝備制造、橋梁鋼結(jié)構(gòu)、石油石化、特種氣體行業(yè)、火電、風電、水電能源行業(yè)等重防腐領域。夢能科技為廣大用戶提供全方位的服務，包括在設計階段向您推薦合理的油漆配套方案，在合作當中提供高質(zhì)量的產(chǎn)品和高水平的施工服務以及完善的現(xiàn)場施工技術(shù)指導與優(yōu)質(zhì)的售后服務。
