一、聚氨脂面漆柔韌性測定方法

1.1、定義

聚氨脂面漆漆膜隨底材一起變形而不發(fā)生損壞的能力，稱為柔韌性。

1.2、相關標準

GB/T 1731-93 《漆膜柔韌性測定法》

GB/T 6742-86 《漆膜彎曲試驗（圓柱軸）》

GB/T 11185-89《漆膜彎曲試驗（錐形軸）》

1.3、測試條件

1）試板應平整，沒有變形，表面應無任何可見的隆起部分或裂紋；

2）除非另有規(guī)定，應在溫度23±2℃和相對濕度50%±5%的條件下進行測試；

二、GB/T 1731-93 《漆膜柔韌性測定法》

2.1、檢測原理

通過將聚氨脂面漆漆膜連同底材一起受力變形，檢查其破裂伸長情況，其中也包括了涂膜與底材的界面作用。

2.2、材料和儀器設備

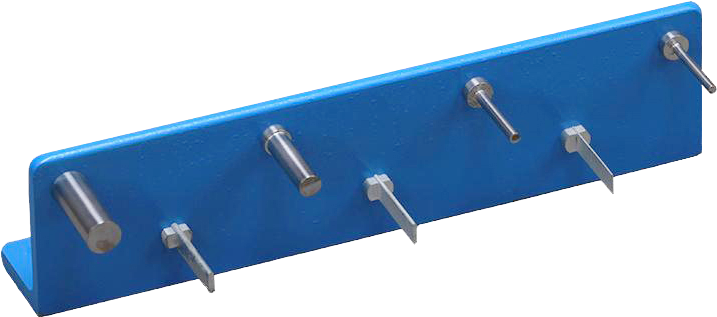

柔韌性測定儀：QTX型漆膜彈性測定器

由粗細不同的7根鋼制軸棒組成，每個軸棒長度35mm，曲率半徑分別為0.5mm、1mm、1.5mm、2mm、2.5mm、5mm、7.5mm。

馬口鐵板：120mm×25mm×（0.2～0.3）mm

4倍放大鏡

2.3、操作要點

將漆膜面朝上，用雙手將涂漆樣板緊壓在所需直徑的軸棒上，在（2～3）s內繞棒彎曲，彎曲后兩拇指應對稱于軸棒的中心線。

2.4 結果判定

用目視或4倍放大鏡觀察漆膜有無網紋、裂紋及剝落等破壞現(xiàn)象，以樣板在不同直徑的軸棒上彎曲而不引起漆膜破壞的最小軸棒直徑表示該漆膜的柔韌性。

三、GB/T 6742-86 《漆膜彎曲試驗（圓柱軸）》

3.1、檢測原理

通過將漆膜連同底材一起受力變形，檢查其破裂伸長情況，其中也包括了涂膜與底材的界面作用。

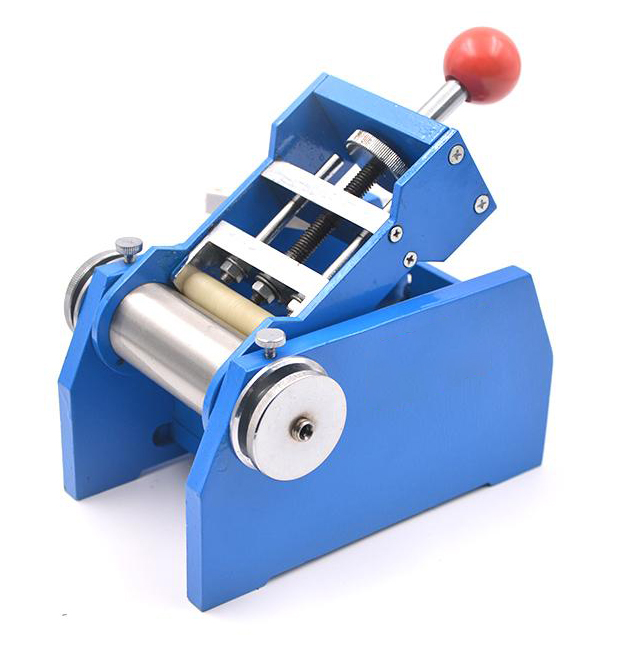

1）測定儀：彎曲試驗儀

2）軸棒直徑分別為2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm。

3）馬口鐵板：120mm×25mm×（0.2～0.3）mm 注意：本儀器適用厚度不超過0.3mm的樣板

3.3、操作要點

將樣板插入儀器中，并使涂漆面朝座板。在（1～2）s內平穩(wěn)而不突然地合上儀器，使樣板在軸上轉180°，彎曲后，將樣板取出。

3.4 結果表示

用目視或10倍放大鏡觀察漆膜是否開裂或從底板上剝離（不計離板邊小于10mm的涂層）。記錄最先使涂膜開裂或剝離的軸徑。如果最小直徑的軸也不使涂膜破壞，則記錄該涂膜在最小直徑的軸上彎曲時亦無破壞。

四、GB/T 11185-89《漆膜彎曲試驗（錐形軸）》

4.1、檢測原理

通過將漆膜連同底材一起受力變形，檢查其破裂伸長情況，其中也包括了涂膜與底材的界面作用。

4.2、材料和儀器設備

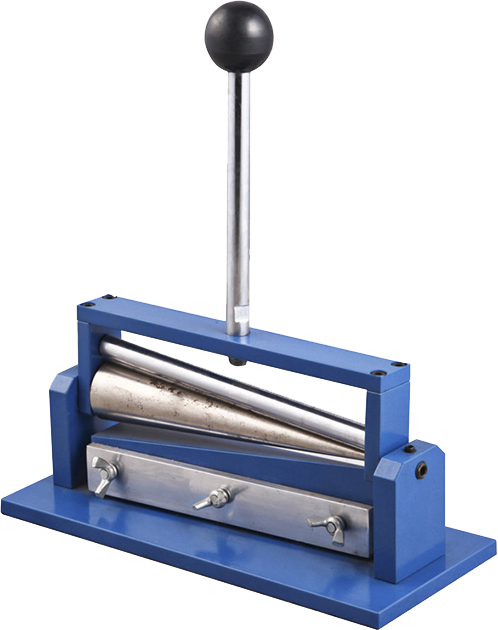

測定儀：圓錐彎曲試驗儀

圓錐彎曲試驗儀：中心軸為圓錐體，小端直徑3.2mm;大端直徑38mm；整個錐體長203mm。

樣板：鋼板、馬口鐵板或軟鋁板：180mm×100mm，最大厚度0.8mm。

4.3、操作要點

在距試板短邊20mm處，平行地將試板切透，將試板涂膜面朝拉桿插入，使其一個短邊與軸的小端相接觸。將試板夾住后，用拉桿均勻平穩(wěn)地彎曲試板，使其在(2～3)s內繞軸180°。記錄與軸小端相距最遠的試板開裂處，然后取出試板。

4.4、結果表示

用目視或10倍放大鏡觀察涂膜從試板上開裂或脫落的情況，沿著試板量出從軸小端處到開裂處的距離，以cm計。測定三次，取其平均值，結果精確到厘米。

五、GB/T 1748-79（89）《膩子膜柔韌性測定法》

5.1、檢測原理

通過將漆膜連同底材一起受力變形，檢查其破裂伸長情況，其中也包括了涂膜與底材的界面作用。

5.2、材料和儀器設備

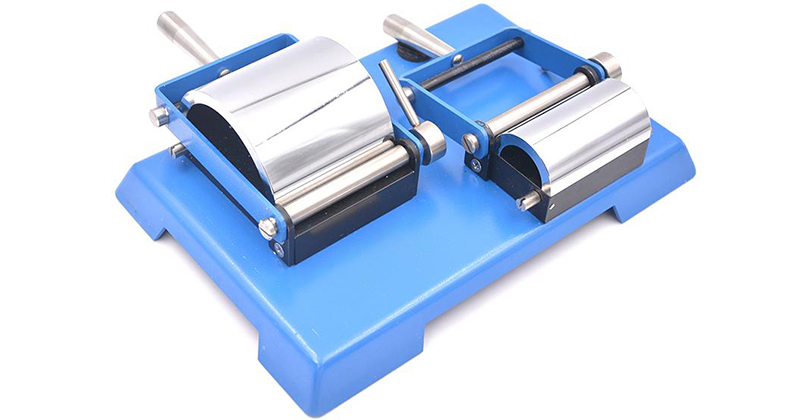

1）測定儀：膩子柔韌性測定儀

2）膩子柔韌性測定儀：該儀器由兩個半圓弧組成，直徑分別為50mm、100mm。

3）馬口鐵板：155mm×85mm×（0.2～0.3）mm（涂有底漆）

5.3、操作要點

將制備好的膩子膜樣板用320～500號水砂紙蘸水打磨至厚度為0.4mm，放置1h，然后將其固定在儀器一端，用滾筒將它緊貼儀器之圓柱物的表面上。

5.4、結果表示

觀察膩子膜表面有無開裂情況，如無，則以通過彎曲的圓柱物直徑表示膩子膜的柔韌性。

5.5、設備原理：

1）由壓架與脫模兩個部分組成，使用時首先將壓緊輥柄和壓架放置托膜的后端，使托膜完全顯露出來；

2）然后將樣板插入托膜后端的小槽內并用壓緊柄使偏心軸壓住樣板的一端；

3）將壓架搬下通過壓架上的滾動軸使樣板沿著托膜表面均勻地彎曲變形，壓架搬至定位肖處上最后觀察樣板膩子膜表面的物理變化，如膩子表面沒有裂痕及為合格。

六、各方法間比較

漆膜柔韌性測定法在測試原理上是相通的，但它們各有優(yōu)缺點。

1）GB/T1731-93《漆膜柔韌性測定法》操作簡單方便，被國內大多數(shù)廠家所采用。

2）GB/T 6742-86 《漆膜彎曲試驗（圓柱軸）》是采用整板試驗，且手掌不直接接觸漆膜，消除了人體對試板溫度升高的影響。

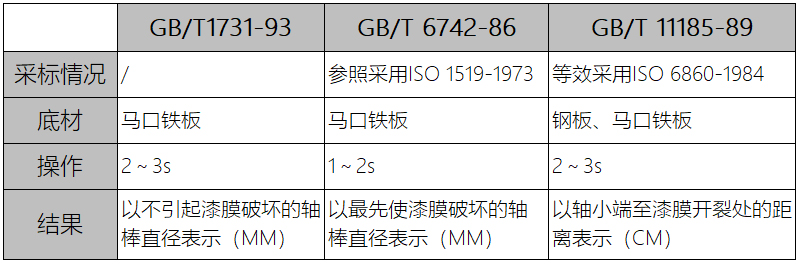

3）GB/T 11185-89《漆膜彎曲試驗（錐形軸）》也采用整板試驗，且避免了用一套常規(guī)軸棒進行試驗帶來的結果不連續(xù)性。GB/T 1748-79（89）《膩子膜柔韌性測定法》是專門用于膩子膜柔韌性測定的，針對性強,操作簡單方便。另外對于GB/T1731-93《漆膜柔韌性測定法》、GB/T 6742-86 《漆膜彎曲試驗（圓柱軸）》和GB/T 11185-89《漆膜彎曲試驗（錐形軸）》這3個在檢驗過程中也存在著不同：
