一、工廠車間地坪設計要求

工廠車間地坪漆具有高強度、耐磨損、美觀的地板，具有無接縫、質地堅實、耐藥品性佳、防腐、防塵、保養(yǎng)方便、維護費用低廉等優(yōu)點?？筛鶕煌挠猛疽笤O計多種方案， 如薄層涂裝、1－5mm厚的自流平地面、防滑耐磨涂裝、砂漿型涂裝、防靜電、防腐蝕涂裝等。所以廣泛用于廠房、機房、倉庫、實驗室、病房、手術室、車間等。

1.1、引用標準

《GB 50212－2002 建筑防腐蝕工程施工及驗收規(guī)范》

《GB 50204-2002 混凝土結構工程施工質量驗收規(guī)范》

《J115-2001 回彈法檢測混凝土抗壓強度技術規(guī)程》

《SSPC SP13/NACE No.6 混凝土表面處理》

《ISO2808 涂膜厚度測量》

二、混凝土表面要求及處理

2.1 結構強度

對混凝土本身的結構強度，需要符合業(yè)主規(guī)格書的有關要求。通常的要求是用回彈儀測定抗壓強度，基層的抗壓強度應不低于25N/mm2（3500psi）。

2.2 硬化期

混凝土結構在20℃，相對濕度65%的情況下，至少需要28天的硬化期。

2.3 含水量

測定含水量有幾種方法，要求不超過5%，才適宜進行表面涂裝。使用ELCOMETER 118可以測得實際含水量的數值，該方法為必須檢測項目， ASTM4263薄膜測試法，取10μm厚，45cm×45cm透明聚乙烯薄膜平放在混凝土表面，用膠帶紙密封四邊。16小時后，薄膜下出現水珠或混凝土表面變黑，說明混凝土過濕，不宜涂裝。

2.4 平整度

混凝土表面平整度：2m靠尺高差≤±2mm

2.5 粘接強度

混凝土表面粘接強度：≥1.5Mpa

2.6 施工環(huán)境要求

施工作業(yè)面不能有交叉施工存在；施工作業(yè)面須有具備基本防風防雨條件 ，施工期間相對濕度須低于75%、露點溫度高于3度、基面溫度高于10度。 注：當施工現場達不到上述條件時應根據現場情況停止施工并工期順延。

2.7 表面清潔

表面清潔建議使用真空吸塵器進行表面清潔，這樣可以達到最潔凈的表面創(chuàng)造最佳的涂層附著力。

2.8 缺陷修補

經過動力工具打磨表面處理后的混凝土基層會暴露其隱蔽的深層缺陷，所有混凝土預留空洞或其它粗孔洞均用雙組分無溶劑的環(huán)氧樹脂涂料與水洗級、高純度的級配石英砂的混合砂漿進行填補，環(huán)氧樹脂涂料與水洗級、高純度的級配石英砂的混合砂漿不僅可以修補基層的表面的空洞，其不但具有優(yōu)異的粘結性能，其與石英砂的混合砂漿還具有極高的強度，可給后續(xù)涂層提供極佳的粘結界面；

三、工廠車間環(huán)氧地坪涂料配套

夢能牌涂料系統(tǒng)的主要特點：亞光、低噪音、高度防腐、耐磨、耐沖擊、防塵、美觀。

3.1 夢能牌無溶劑環(huán)氧封閉底漆

無論混凝土的質量如何好，微孔總是存在的。為了封閉住這些微孔，堵住腐蝕介質的滲透，就必須使用封閉層進行打底。由于新澆的混凝土呈高堿性，封閉層須有著很好的抗堿性能。無溶劑環(huán)氧地坪封閉底漆Dreamfloor Sealer是混凝土表面專用封閉漆，可以起到以下作用：黏結混凝土表面的粉塵、滲透封閉混凝土表面、加固混凝土表層使其更為致密、為后道涂層創(chuàng)造良好基層。

3.2 夢能牌環(huán)氧砂漿層

夢能牌環(huán)氧砂漿層是雙組分環(huán)氧樹脂涂料與水洗級、高純度的級配石英砂的混合砂漿，不僅可以修補基層的表面缺陷，具有優(yōu)異的粘結性能，其與石英砂的混合砂漿具有極高的強度，可給后續(xù)涂層提供極佳的粘結界面。

3.3 夢能牌環(huán)氧膩子層

夢能牌環(huán)氧膩子層是雙組分環(huán)氧樹脂涂料與高純度的級配石英粉的混合膩子層，可以修補環(huán)氧砂漿層的表面缺陷，具有優(yōu)異的粘結性能，可給后續(xù)涂層提供極佳的光滑界面。

3.4 夢能牌環(huán)氧耐磨面漆

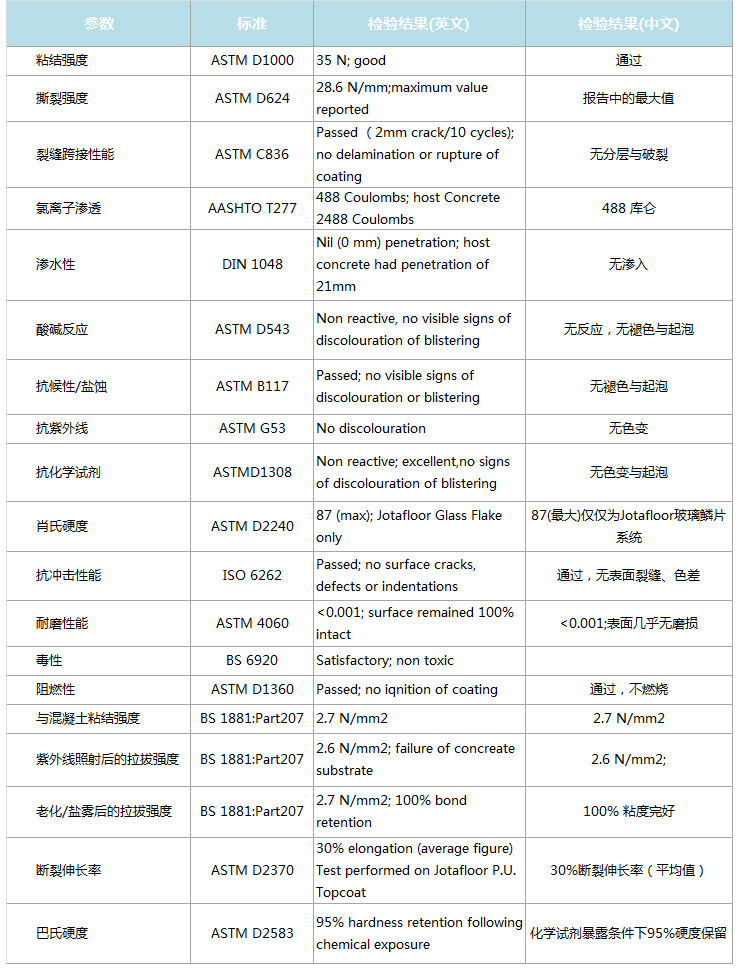

夢能牌環(huán)氧耐磨面漆是一種雙組份的環(huán)氧地坪涂料，具有良好的耐化學腐蝕性、耐磨性及持久性，有多種顏色可供選擇，廣泛應用于有無塵、耐磨和美觀舒適要求的倉庫、車間、車庫及產區(qū)域。同時，夢能牌環(huán)氧耐磨面漆還有著良好的耐堿、耐化學品性能，與底材附著力強，體積固體分80%，可以一次噴涂500um以上，具有良好的抗?jié)B透性。其性能如下

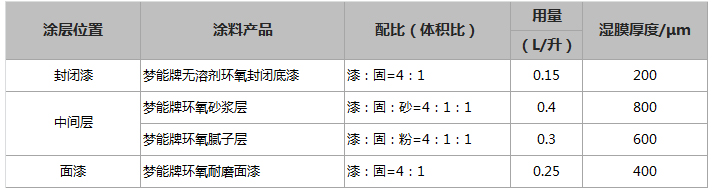

四、涂料使用說明

4.1施工方法

刮涂、滾涂相結合

4.2 施工參數

涂料分兩個包裝，記著一定要按比例混合一套涂料，一套涂料混合好后，必須在規(guī)定的混合使用壽命內用完。先使用機械攪拌器攪拌基料A組分，把全部的固化劑倒入基料中，機械攪拌均勻。

4.3 熟化時間

雙組份混合后，要放置熟化一定時間后才能使用。

4.4 混合使用時間

如果超過規(guī)定的混合使用時間，涂料將不可以再使用。

4.5 干燥和重涂

各涂層間的干燥重涂間隔（23℃）如下，其他溫度下的重涂間隔見產品說明書：

五、施工步驟

基層研磨處理→清潔吸塵→修補預留空洞、粗孔洞及裂縫→刮涂環(huán)氧地坪封閉漆→打磨平整→清理浮砂、吸塵→中層施工→滾涂面層施工→現場清潔整理→成品固化養(yǎng)護→一周后完全固化

5.1 漆膜厚度的控制

混凝土結構表面的漆膜厚度控制與鋼材表面有所不同，常用的干膜和測厚儀并不能起到作用。并且，由于混凝土表面也不象鋼材表面一樣平整光滑，濕膜測厚儀也不能有效地進行漆膜厚度的測量。

5.2 漆膜厚度的檢測

試板法也是較為簡單易行的方法，即在噴涂施工時，選取典型位置，用膠帶貼上若干試板，施工完畢后，在試板上測量干膜厚度，即可知道實際的漆膜厚度。
