冷噴鋅油漆應用于管式換熱器方案推薦
一、管式換熱器概況
1.1、管式換熱器介紹

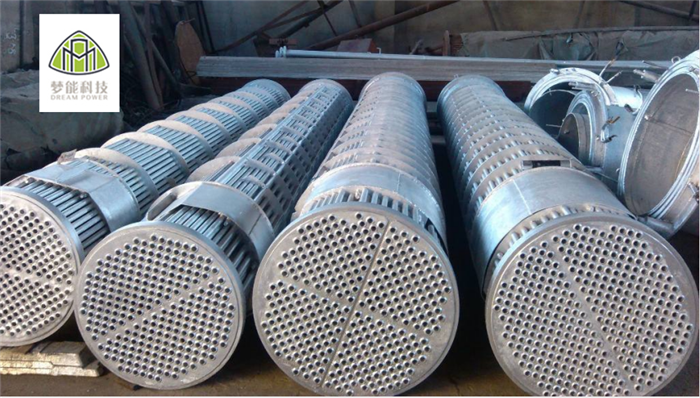

管式換熱器（又稱管殼式、列管式）是最典型的間壁式換熱器，它在工業上的應用有著悠久的歷史，而且至今仍在所有換熱器中占據主導地位。 管式換熱器主要有殼體、管束、管板和封頭等部分組成，殼體多呈圓形，內部裝有平行管束，管束兩端固定于管板上。
1.2、管式換熱器使用環境
換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。
換熱器行業涉及暖通、壓力容器、中水處理設備，化工，石油等近30多種產業，相互形成產業鏈條，主要集中于石油、化工、冶金、電力、船舶、集中供暖、制冷空調、機械、食品、制藥等領域。
1.3、管式換熱器運行工況
管式換熱器主要由外殼、管板、管束、封頭等主要部件組成。殼體中設置有管束,管束兩端采用焊接、脹接或脹焊并有的方法將管子固定在管板上,管板外周圍和封頭法蘭用螺栓緊固。固定管板式換熱器的結構簡單、造價低廉、制造容易、管程清洗檢修方便,但殼程清洗困難，管束制造后有溫差應力存在。
二、管式換熱器油漆防腐標準
2.1、管式換熱器涂裝方案參考依據ISO 12944標準
| 大氣環境腐蝕性分類和典型環境案例 | ||||||
|---|---|---|---|---|---|---|
| 腐蝕性級別 | 溫性氣候下的典型環境案例（僅供參考） | |||||
| 外部 | 內部 | |||||
| C1很低 | / | 加熱的建筑物內部，空氣潔凈，如辦公室、商店、學校和賓館等 | ||||
| C2低 | 低污染水平的大氣，大部分是鄉村地帶 | 冷凝有可能發生的未加熱的建筑（如庫房、體育館等） | ||||
| C3中 | 城市和工業大氣，中等的二氧化硫污染以及低鹽度沿海區域 | 高溫度和有些空氣污染的生產廠房內，如食品加工廠、洗衣廠、酒廠、乳制品工廠等 | ||||
| C4高 | 中等含鹽度的工業區和沿海區域 | 化工廠、游泳池、沿海船舶和造船廠等 | ||||
| C5很高 | 高濕度和惡劣天氣的工業區域和高鹽度的沿海區域 | 冷凝和高污染持續發生和存在的建筑和區域 | ||||
| CX極端 | 具有高含鹽度的海上區域以及具有極高濕度和侵略性大氣的熱帶亞熱帶工業區域 | 具有極高濕度和侵蝕性大氣的工業區域 | ||||
2.1不同腐蝕環境下油漆系統的膜厚設計
按ISO12944-5:2007規范要求在不同腐蝕環境下不同使用壽命的涂層厚度要求,
| 等級 | C2 | C3 | C4 | C5-I | C5-X | |||
|---|---|---|---|---|---|---|---|---|
| 其它 | Zn | Zn | 其它 | 其它 | Zn | |||
| 低等級 | 80 | 120 | - | 160 | 200 | 200 | - | - |
| 中等級 | 120 | 160 | - | 200 | 240 | 240 | 300 | 240 |
| 高等級 | 160 | 200 | 160 | 240 | 280 | 320 | 320/400/500 | 320/400 |
2.2 防腐年限要求
低等級：0~5年
中等級：5~15年
高等級：15年以上
三、冷噴鋅油漆應用于管式換熱器油漆配套系統推薦
方案一：中等級5-15年以內
| 腐蝕環境 | C5 | |||
|---|---|---|---|---|
| 使用壽命 | 5-15年 | |||
| 表面處理 |
管式換熱器表面采用噴砂、高壓水噴射或機械打磨處理等方式去除其表面的浮漿層、 污染物，并獲得粗糙、堅硬的基材表面。 同時使用環氧砂漿修補較大的孔洞。 |
|||
| 涂裝部位 | 管式換熱器底材為碳鋼 | |||
| 油漆涂層 | 產品名稱 | 配套稀釋劑 | 干膜(微米) | |
| 第一道 | 夢能冷噴鋅 | DreamZinc 96 | DreamThinner 16AX | 80 |
| 第二道 | 夢能冷噴鋅封閉劑 | DreamCover 167 | DreamThinner 17A | 100 |
| 第三道 | 夢能聚氨酯面漆 | DreamDur 550 SZ | DreamThinner 10A SZ | 60 |
| 總厚度 | 240 | |||
方案二：高等級15年以上
| 腐蝕環境 | C5 | |||
|---|---|---|---|---|
| 使用壽命 | 15年以上 | |||
| 表面處理 |
管式換熱器表面采用噴砂、高壓水噴射或機械打磨處理等方式去除其表面的浮漿層、 污染物，并獲得粗糙、堅硬的基材表面。 同時使用環氧砂漿修補較大的孔洞。 |
|||
| 涂裝部位 | 管式換熱器底材為碳鋼 | |||
| 油漆涂層 | 產品名稱 | 配套稀釋劑 | 干膜(微米) | |
| 第一道 | 夢能冷噴鋅 | DreamZinc 96 | DreamThinner 16AX | 100 |
| 第二道 | 夢能冷噴鋅封閉劑 | DreamCover 167 | DreamThinner 17A | 140 |
| 第三道 | 夢能聚氨酯面漆 | DreamDur 550 SZ | DreamThinner 10A SZ | 80 |
| 總厚度 | 320 | |||
夢能冷噴鋅DreamZinc 96是由經過原子法處理的超細鋅粉、樹脂以及揮發性溶劑等組成的單組分產品，其中鍍層的鋅含量高達96%。鋅粉純度在99%以上，鋅粉粒度3-6μm，造就了冷噴鋅鍍層對鋼材優異防腐蝕性能。
夢能冷噴鋅封閉劑DreamCover 167是一種雙組份、低VOC、高固含、自干、厚漿型，由改性環氧樹脂及鱗片狀的云母片等組成環氧厚漿樹 脂涂料。作為封閉劑兼具環氧云鐵中間漆功能，優良的屏蔽防銹保護作用、快速干燥、高附著力，能與冷噴鋅底漆及多種面漆配套。 含有鱗片狀的云母氧化鐵，可改善長期復涂性，便于在制造廠施工，然后運輸?shù)浆F(xiàn)場進行最終復涂。
聚氨酯面漆 DreamDur 550 SZ是一種雙組份化學固化脂肪族丙烯酸聚氨酯涂料。 它的漆膜表面具有高光效果。 在大氣環境下作為面漆使用。
