為單組分高含鋅量富鋅涂料，它是由純度高于99.9%的鋅粉、揮發(fā)性溶劑和有機樹脂三部分配制而成的鍍鋅涂料。與其他雙組分富鋅涂料或其它單組分產(chǎn)品相比，冷涂鋅涂料中鋅的含量極高（干膜中含96%以上的鋅）

一、冷涂鋅產(chǎn)品特征

1.1、卓越的防銹效果

A、陰極保護作用：冷涂鋅不同于一般的涂料,其干膜含有96%以上的純鋅，能夠為鋼鐵提供很好的陰極保護。即使在很苛刻的環(huán)境中，仍能長效保護鋼鐵表面。防腐性能可以與熱鍍鋅相媲美，甚至優(yōu)于熱鍍鋅。

B、屏障式保護作用：當(dāng)冷涂鋅涂料被氧化時，會在涂料表面產(chǎn)生一層鋅鹽層來提供屏障保護。同時冷涂鋅涂料中的粘合劑也提供一層附加的屏障保護，從而減緩鋅的氧化。所以冷涂鋅涂料的防腐蝕性能優(yōu)于噴鋅（鋁）、熱鍍鋅及其他富鋅涂料。

1.2、操作簡單，使用方便

該產(chǎn)品單組分富鋅涂料,與雙組分,三組分的涂料相比,不存在使用前繁瑣的混合工序和涂料使用時間的限制。操作簡便,不需要特別的技術(shù),只需要攪拌均勻,保證必須的涂膜厚度。

1.3、優(yōu)異的底漆，良好的配套性

選用冷涂鋅涂料作為防腐涂裝體系中的底漆時,與多種涂料有很好的配套性（除醇酸類油性 涂料外）。

1.4、褪色

冷涂鋅可以單獨作為一套防腐體系，并且隨著大氣中鋅粉的氧化,涂膜的顏色將會漸漸發(fā)生變化。冷涂鋅具有和鍍鋅板同等程度的褪能力。

1.5、導(dǎo)電性

冷涂鋅具有導(dǎo)靜電作用,但是不具有導(dǎo)電油漆同等的導(dǎo)電性。

二、適用范圍

該產(chǎn)品可廣泛應(yīng)用于鐵構(gòu)造的防銹以及鍍鋅構(gòu)件的維修維護

2.1、各種大型鋼結(jié)構(gòu)及金屬構(gòu)件

土木：橋梁、高架橋、護欄、柵欄、標(biāo)識柱、鋼筋

建筑：煤氣用、水道用、構(gòu)造物等用的管道，鋼骨架構(gòu)造物、臨時足球場、扶手、安全柵欄、樓梯、腳手架、建設(shè)用鐵窗框、立體停車場。

電力、通信：鐵塔、鐵柱、電力機器用腳手架、金屬零件、各種天線、變壓器架、架線鐵結(jié)構(gòu)。

船舶漁業(yè)：冷凍設(shè)備、錨、鎖、聚魚燈、浮標(biāo)、儲油槽、各種裝配金屬器具、配管金屬器具。

環(huán)境衛(wèi)生：環(huán)境衛(wèi)生設(shè)備、焚燒爐、各種桶罐

農(nóng)業(yè)園藝：溫室、筒倉、養(yǎng)雞舍、農(nóng)業(yè)用安裝構(gòu)造物、灌溉用導(dǎo)水管、農(nóng)機具

2.2、舊的熱鍍鋅鋼結(jié)構(gòu)及鍍鋅件的維修

2.3、鍍鋅鋼材的切割面、焊接點、鍍鋅層脫落處的修補，等等。

三、使用方法

3.1、表面預(yù)處理

重要點是露出干凈的鋼鐵或鍍鋅表面。冷涂鋅必須直接涂在鐵或鍍鋅的表面上,否則沒有防銹效果。如果有舊涂膜的情況下,必須將舊涂膜全部除去,否則沒有防銹效果。

鋼鐵：清除鋼鐵表面的灰塵,油污，尤其是沿海環(huán)境中的海鹽,對于惡劣環(huán)境下或高防腐性能要求下采用噴砂除銹，達到等級ISO(SIS)Sa21/2SSPCSP-10,對于一般大氣環(huán)境下或不 能采取噴砂處理的使用動力工具除銹，達到等級ISO(SIS)St3/ SSPCSP-3。

鍍鋅件:必須清除鍍鋅件表面的灰塵,油污,海鹽,研磨紙等除去白銹,達到等級ISO(SIS)St2/SSPCSP-2,已生銹的地方用動力工具除銹,達到等級ISO(SIS)St3/SSPCSP-3.

3.2、含有大量的鋅粉

儲存期間容易產(chǎn)生沉淀分層,因此在開蓋后必須充分?jǐn)嚢?。對?5KG裝 的產(chǎn)品建議使用電動或氣動攪拌機。攪拌后請確認(rèn)罐底無沉淀存在。同時,在涂裝過程中也要注意經(jīng)常攪拌,防止鋅粉沉淀.

3.3、涂裝方法為刷涂、輥涂、有氣噴涂、無氣噴涂,同時還有噴霧劑型。

刷涂/輥涂：選用毛較為柔軟,可以吸收大量涂料的刷子,涂裝時注意不要延展涂膜,不要留下刷痕,以保證涂膜厚度,均勻。請勿稀釋。

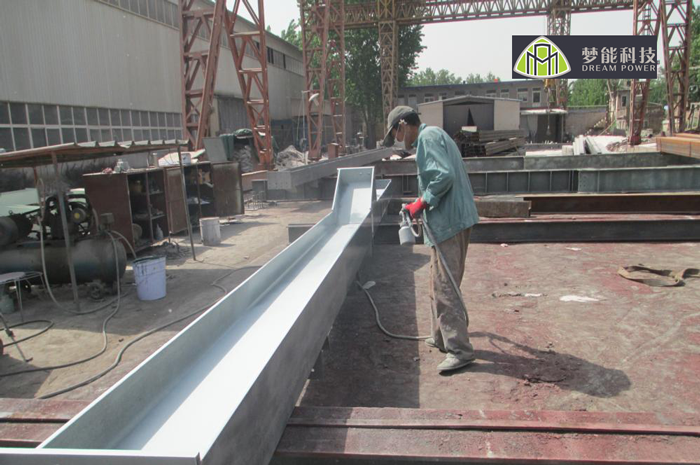

有氣噴涂：過濾網(wǎng)100目使用噴口口徑為1.5～2.0㎜氣壓:標(biāo)準(zhǔn)0.29MPa。 稀釋時用專用稀釋劑設(shè)定為重量的5%以下

無氣噴涂：過濾網(wǎng)50-60目使用機型GRACO大于GGO317，Basicproportioned (Recommend)30:1以上

最低氣霧化壓力10MPa基本不需稀釋。 涂裝時,請垂直距離涂裝面約30cm,涂裝速度10cm/秒.

3.4、面漆涂裝

選用冷涂鋅涂料作為防腐涂裝體系底漆時,可以與多種后道涂料配套。（除醇酸類油性涂料外）

面漆的涂裝方法建議使用噴涂或氣霧劑式,刷涂或滾涂易引起涂膜表面掉漆。

由于含有大量的鋅粉,冷涂鋅涂膜中有很多空隙,直接上面漆時易出現(xiàn)氣泡，可以先將50%左右被稀釋的面漆涂在冷涂鋅涂膜上面,以便填沒表面的空隙,然后上面漆。若作為單獨的防腐涂料體系時，需要上面漆。

四、注意事項

4.1、放置于低溫干燥的地方,良好的通風(fēng)狀態(tài),遠離火源。

4.2、鋅粉易與水分發(fā)生反應(yīng),注意防止在使用和儲存中水分的混入。

4.3、請使用專用稀釋劑。
